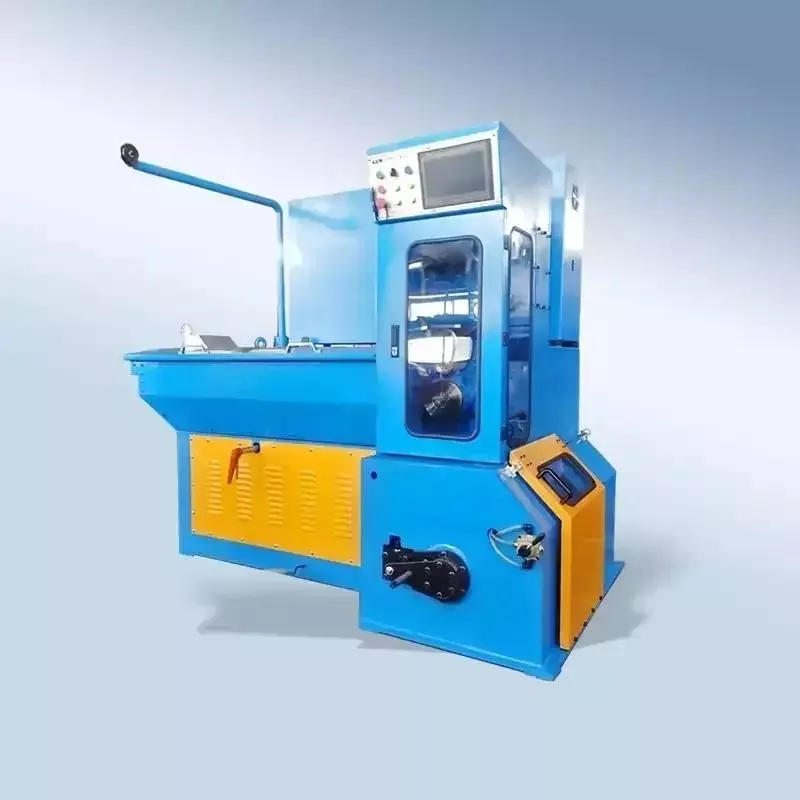

Машина для протяжки солнечных фотоэлектрических припоечных лент

Наша машина модели Машина для протяжки солнечных фотоэлектрических припоечных лент обеспечивает сверхвысокую точность, достигая допуска ±0,02 мм, что крайне важно для соответствия строгим стандартам фотоэлектрической промышленности. Это высокоточное оборудование предназначено для обработки различных металлических материалов, включая медь, алюминий и сплавы, и поддерживает диаметр проволоки от 0,1 мм до 12 мм. В результате эта машина играет ключевую роль в производстве высокоэффективных фотоэлектрических лент, которые способствуют повышению эффективности и надежности солнечных энергетических систем.

Состав оборудования:

1. Горизонтальный основной блок 24D: 1 шт.

2. Стойка для размотки статических дисков: 1 комплект

3. Намоточная машина (безвальная, тип 500): 1 шт.

4. Дополнительные принадлежности

【Техническая документация】Руководство по эксплуатации производственной линии (1 экземпляр). Включает: технические характеристики, инструкции по эксплуатации, конструкция машины, таблица соответствия пресс-форм, поиск и устранение неисправностей, техническое обслуживание, электрическая принципиальная схема и т.д.; Руководство по эксплуатации инвертора (1 экземпляр).

【Документы】Сертификат соответствия: 1 экземпляр

Выбор основных компонентов:

1. Инвертор используется известной отечественной марки; подшипники — марки SKF;

2. Двигатель — производства отечественного предприятия второго уровня;

3. Низковольтные выключатели и электрические компоненты — отечественных и международных ведущих брендов, таких как Nextech и Tiande.

4. Ремни — ведущих отечественных или совместных предприятий.

5. Два шкива состоят из колец из оксида алюминия; натяжной и отводной шкивы окрашены или покрыты карбидом вольфрама.

Анализ механической структуры и рабочих характеристик:

1. Конструкция корпуса станка:

1-1. Материал: сталь Q235

1-2. Конструкция: Корпус станка сварен из стальных листов, подвергнут отжигу для снятия внутренних напряжений, а затем прецизионно обработан фрезерованием и расточкой за один проход для получения цельного корпуса.

2. Секция подачи проволоки:

2-1. Место подачи проволоки: Отверстие для подачи проволоки расположено на левой стороне плиты корпуса станка.

2-2. Расположение отверстия для подачи проволоки: С внешней стороны установлен бак для сбора воды.

2-3. Устройство для подачи проволоки: Керамическое направляющее кольцо из оксида алюминия.

3. Вал:

3-1. Материал: сталь №45

3-2. Точность: Все сопрягаемые детали вала отшлифованы для обеспечения соосности и балансировки.

4. Трансмиссия: Весь станок приводится в движение плоским ремнем.

5. Направляющие ролики для проволоки:

5-1. Используются направляющие ролики с кольцами из диоксида циркония, 11 слоев, 4 ролика.

5-2. Однослойный ролик регулировки конечной скорости, 1 ролик. 5-3. Намоточная катушка закреплена коническим зажимом, что облегчает загрузку и разгрузку без повреждения точности вала.

6. Держатель волочильных фильер:

6-1. 24-я волочильная фильера независимая, установлена на плите корпуса станка и имеет собственные охлаждающие трубки.

6-2. Фильеры с 1-й по 23-ю изготовлены из чугуна, имеют небольшой размер, что увеличивает пространство для операций заправки проволоки.

6-3. Держатель волочильных фильер может регулироваться в соответствии с положением и смещением намоточной катушки.

7. Система смазки при волочении проволоки:

7-1. Смазка намоточной катушки и волочильных фильер осуществляется через подвижный соединитель водяной трубы, установленный сверху, не влияя на процесс заправки проволоки.

8. Намоточное устройство: Бесвальное намоточное устройство типа 500 совместимо с указанными заказчиком размерами железных валов Φ500 мм и Φ400 мм.

9. Регулировка скорости:

9-1. Буферное определение натяжения с помощью поворотного рычага, автоматическая коррекция во время намотки.

9-2. Автоматическое управление коррекцией, натяжение может регулироваться в зависимости от диаметра проволоки. 10. Система укладки кабеля:

10-1. Укладка кабеля осуществляется с помощью ременного редукторного двигателя, обеспечивающего стабильную укладку и быстрое реагирование.

10-2. Линейные подшипники со скользящими направляющими, высокая жесткость и низкий износ.

12. Защитный кожух:

12-1. Защитный кожух в зоне трансмиссии имеет сетчатую вентиляционную решетку.

12-2. Защитный кожух в зоне вытягивания кабеля изготовлен из стального листа.

12-3. Защитный кожух в зоне намотки кабеля полностью закрыт и имеет смотровое окно.

13. Мощность:

13-1. Главный двигатель: асинхронный двигатель 15 кВт с инверторным управлением.

13-2. Двигатель намотки: асинхронный двигатель 11 кВт с инверторным управлением.

14. Метод контроля обрыва провода: Метод обнаружения с использованием бесконтактного переключателя в крайнем положении буферного поворотного рычага.

15. С тормозным управлением.

16. Секция электрического управления:

16-1. Компоненты электрического управления: Schneider Electric, Tiande или эквивалентные отечественные и зарубежные изделия.

16-2. Рабочее напряжение: трехфазное 380 В 50 Гц (или по вашему заказу).
