Почему Оборудование для волочения проволоки критично для PV-производства?

В производстве фотоэлектрических модулей каждая десятая доля процента КПД имеет значение. Токосъёмная проволока, которая соединяет солнечные элементы, — это не просто «проводок». Её диаметр, чистота поверхности и механические свойства напрямую влияют на сопротивление контакта и, следовательно, на потери мощности. Оборудование для волочения проволоки определяет, будет ли проволока соответствовать жёстким допускам PV-индустрии. Мы не раз наблюдали, как попытка сэкономить на волочильном стане приводила к падению выхода годных модулей на 5–7%. В этой статье мы разберём, почему это оборудование критично, какие параметры важны и как выбрать станок, который не станет узким местом вашего производства.

Что именно зависит от волочильного оборудования в PV

Фотоэлектрические элементы соединяются медной проволокой с покрытием из олова или сплава. Диаметр такой проволоки обычно составляет 0,1–0,3 мм, а допуск — не более ±1,5% от номинала. Если Оборудование для волочения проволоки не обеспечивает стабильность диаметра, сопротивление контакта растёт, и часть выработанной электроэнергии теряется в виде тепла. Это особенно критично для тонкоплёночных модулей и элементов с высокой плотностью тока.

Второй фактор — чистота поверхности. Микротрещины, задиры и окалина на проволоке приводят к неравномерному покрытию и плохой адгезии с кремнием. Наши клиенты из PV-сектора отмечают, что после перехода на наши станы с системой онлайн-контроля диаметра доля отбраковки по контактным соединениям снизилась с 4% до 0,9%. Это прямой экономический эффект, который окупает Оборудование для волочения проволоки за 8–12 месяцев.

Сравнение требований: PV vs обычная проволока

Не всякое волочильное оборудование подходит для PV. В таблице ниже мы сопоставили параметры, которые критичны для солнечной энергетики, с общими требованиями для электротехнической проволоки.

Как видите, Оборудование для волочения проволоки для PV должно быть на порядок точнее. Мы в Цзянсу Ючжа Машиностроение, ООО разработали станок, который сочетает высокую скорость с точностью, достигаемой за счёт лазерного измерителя и системы автоматической коррекции натяжения.

Критические узлы, которые нельзя игнорировать

При выборе Оборудование для волочения проволоки для PV-линии обратите внимание на три узла:

• Волочильные фильеры. Для проволоки 0,1–0,3 мм используются монокристаллические алмазные фильеры. Их износ приводит к изменению диаметра. Мы устанавливаем систему контроля износа по усилию волочения.
• Система охлаждения и смазки. PV-проволока не должна иметь следов эмульсии. Мы используем специальные смазки, которые полностью испаряются при отжиге.
• Приёмное устройство. Намотка должна быть плотной и без перегибов. Наши станки оснащены автоматическим укладчиком, который синхронизирован со скоростью волочения.

Ошибка в любом из этих узлов приводит к тому, что проволока не проходит входной контроль, и партия отправляется в брак. Цзянсу Ючжа Машиностроение, ООО проводит пусконаладку с испытанием на реальной проволоке заказчика, чтобы исключить такие риски.

Вопросы, которые нам задают технологи PV-производств

Вопрос: Как выбрать волочильный станок для производства проволоки диаметром 0,15 мм, если требуется высокая скорость и минимальный обрыв?

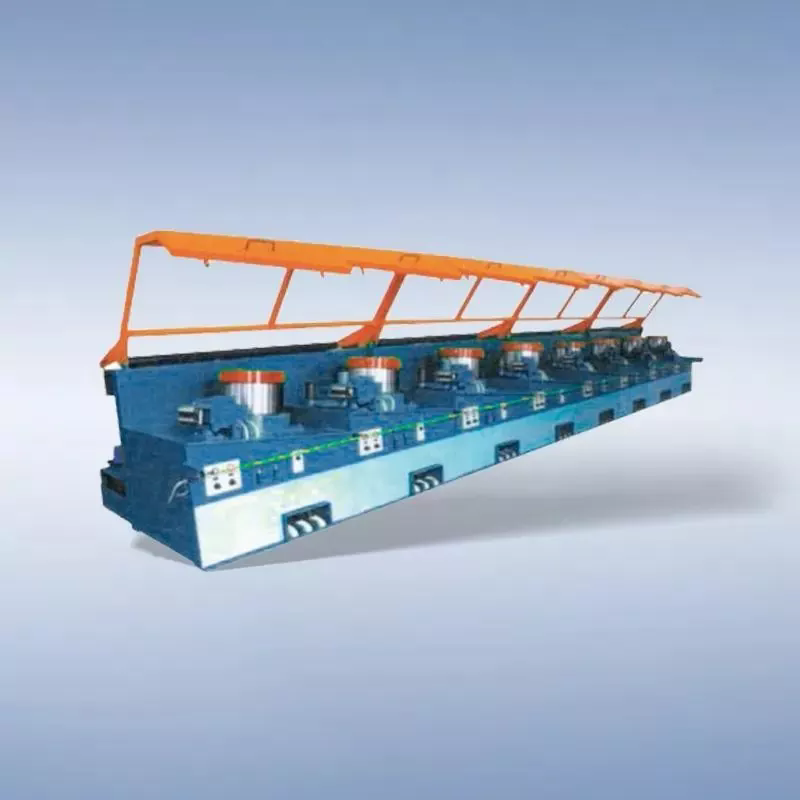

Ответ: Для таких задач мы рекомендуем многократный волочильный станок с индивидуальным приводом на каждую фильеру. Это позволяет плавно регулировать натяжение между переходами. Также важна система автоматического останова при обрыве — она предотвращает запутывание проволоки. Наши модели имеют скорость до 25 м/с для медной проволоки и оснащены лазерным измерителем диаметра, который фиксирует отклонения в реальном времени. Мы проводим тестовую намотку на вашем материале перед отгрузкой.

Вопрос: Можно ли установить новое волочильное оборудование в существующую линию без замены системы управления?

Ответ: Да, если у вас есть свободный канал связи. Наши станки поддерживают Profinet и Modbus TCP, а также имеют дискретные входы/выходы для интеграции с любым контроллером. Мы предоставляем библиотеки функций для Siemens и Beckhoff. Монтаж занимает 3–5 дней, включая настройку синхронизации с приёмным устройством. Если система управления старая, мы предлагаем промежуточный шлюз, который преобразует сигналы без перепрограммирования всей линии.

Вопрос: Какой регламент обслуживания волочильного стана при работе в три смены без остановки?

Ответ: При круглосуточной работе мы рекомендуем проверять состояние фильер каждые 200 часов (по усилию волочения), менять смазку в редукторах каждые 1500 часов, а также контролировать натяжение не реже одного раза в смену. Для PV-производства особенно важно следить за чистотой эмульсии — её нужно фильтровать ежедневно. Наши сервисные инженеры предлагают контракт на ежеквартальное обслуживание с заменой быстроизнашиваемых деталей. Это позволяет избежать внезапных остановов и сохранить точность диаметра.

Итог: волочильное оборудование — фундамент качества PV-модулей

Оборудование для волочения проволоки — это не вспомогательный участок, а фундамент, на котором строится качество и КПД солнечных модулей. Ошибки на этом этапе невозможно исправить на последующих стадиях. Мы в Цзянсу Ючжа Машиностроение, ООО специализируемся на оборудовании для точного волочения и предлагаем решения, адаптированные под требования PV-индустрии. Наши станы обеспечивают стабильный диаметр, чистую поверхность и высокую скорость, а инженерная поддержка помогает быстро выйти на проектную мощность. Если вы планируете расширение или модернизацию PV-производства, мы готовы предоставить расчёт и образцы проволоки для испытаний.
