Интегрированная линия волочения и прокатки для производства прецизионной медной проволоки прямоугольного сечения

Интегрированная линия волочения и прокатки GRM объединяет волочение, прецизионную прокатку, онлайн-измерение и автоматическую намотку в единый непрерывный производственный процесс. Система предназначена для производства высокоточной медной проволоки прямоугольного сечения, используемой в обмоточных проводах, трансформаторных проводниках, проводниках CTC и в электродвигателях для электромобилей.

Интегрированная линия производства медной проволоки прямоугольного сечения GRM предназначена для непрерывной обработки медной проволоки в прецизионные плоские проводники прямоугольного сечения с жесткими допусками по размерам и отличным качеством поверхности.

Благодаря объединению процессов волочения и прокатки в одной производственной системе, линия значительно повышает эффективность производства, сокращая ручную обработку и обеспечивая стабильное качество продукции на протяжении длительных производственных циклов.

Гибкая и эффективная конструкция

Вертикальная разматывающая стойка для катушек: 1 шт.

Волочильная машина DLF6D/500 с шестью фильерами: 1 шт.

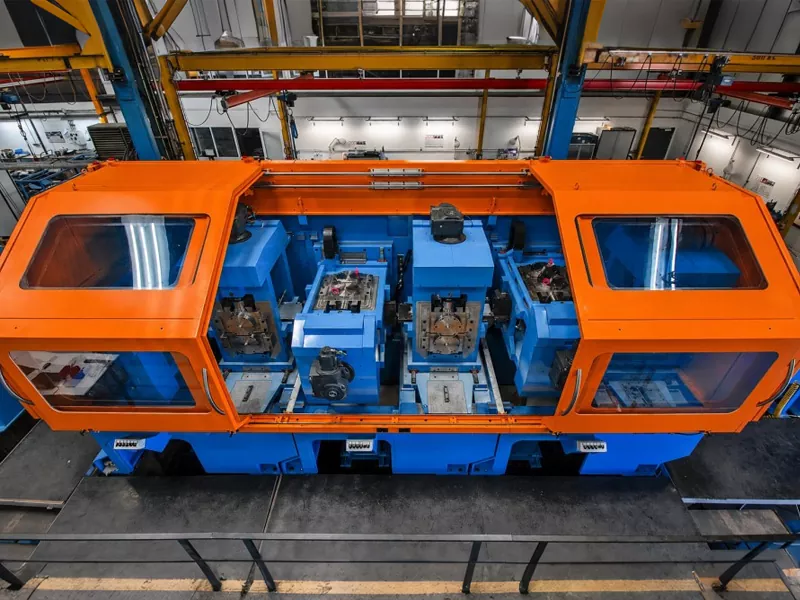

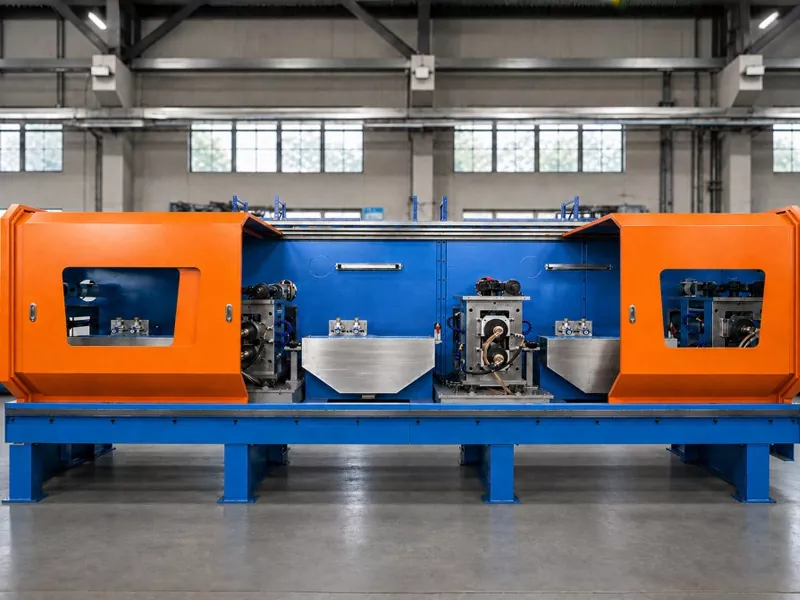

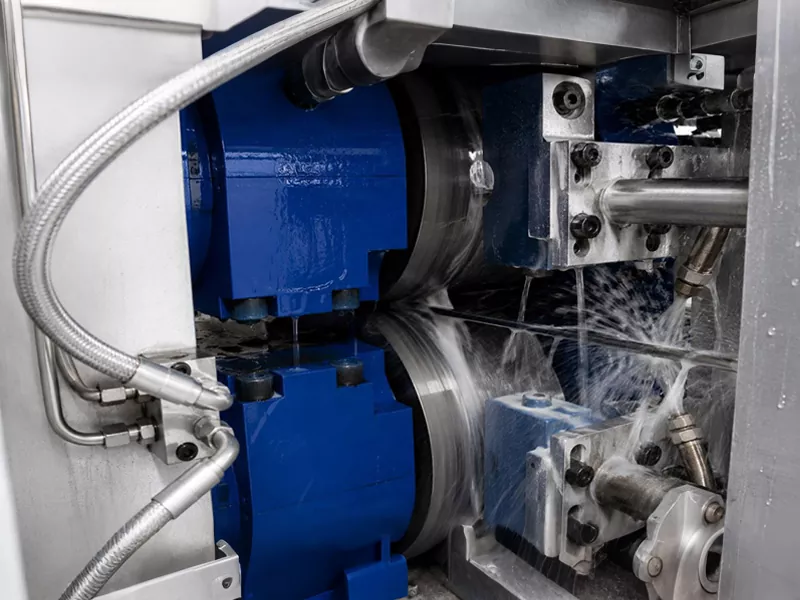

Двухвалковый прецизионный прокатный стан: 3 шт.

Ребровой прокатный стан: 2 шт.

Устройство онлайн-полировки и пылеудаления: 1 шт.

Устройство онлайн-измерения толщины и ширины: 1 шт.

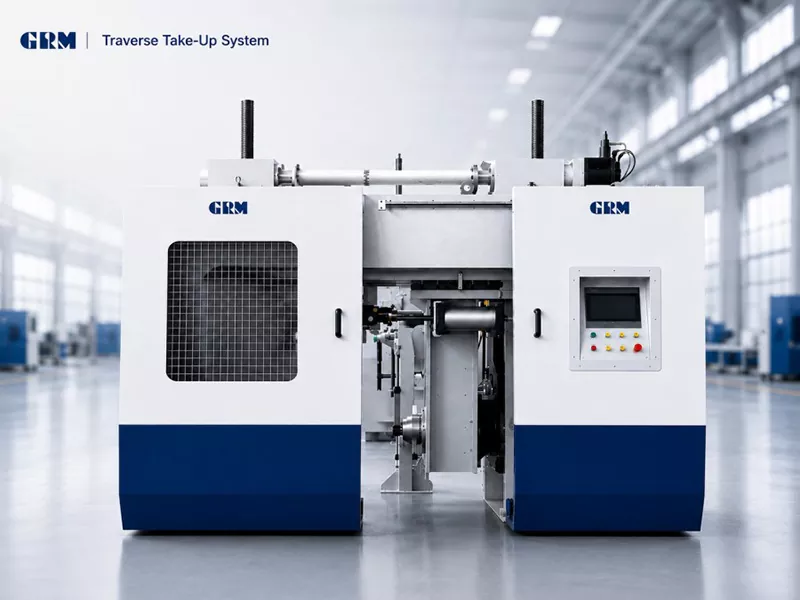

Поперечная намоточная машина: 1 шт.

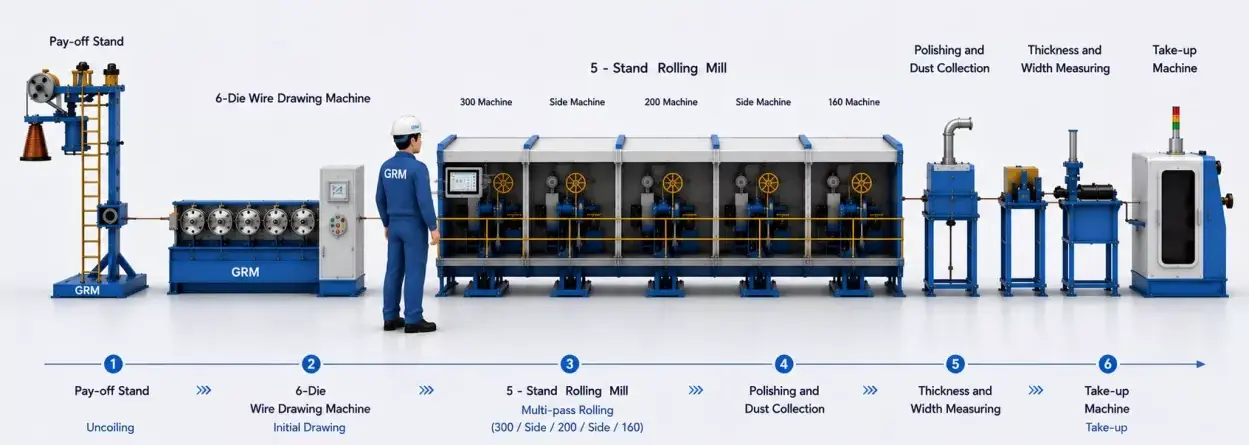

Комплектная линия для производства медной проволоки

Интегрированная линия волочения и прокатки для производства прецизионной медной проволоки прямоугольного сечения разработана для высоких требований к точности размеров при производстве электрических проводников. С максимальной скоростью 400 м/мин она хорошо подходит для крупносерийного непрерывного производства медной проволоки прямоугольного сечения.

По сравнению с традиционными отдельными процессами прокатки, интегрированная линия исключает промежуточную обработку материала и обеспечивает превосходную стабильность размеров на протяжении всего производственного цикла.

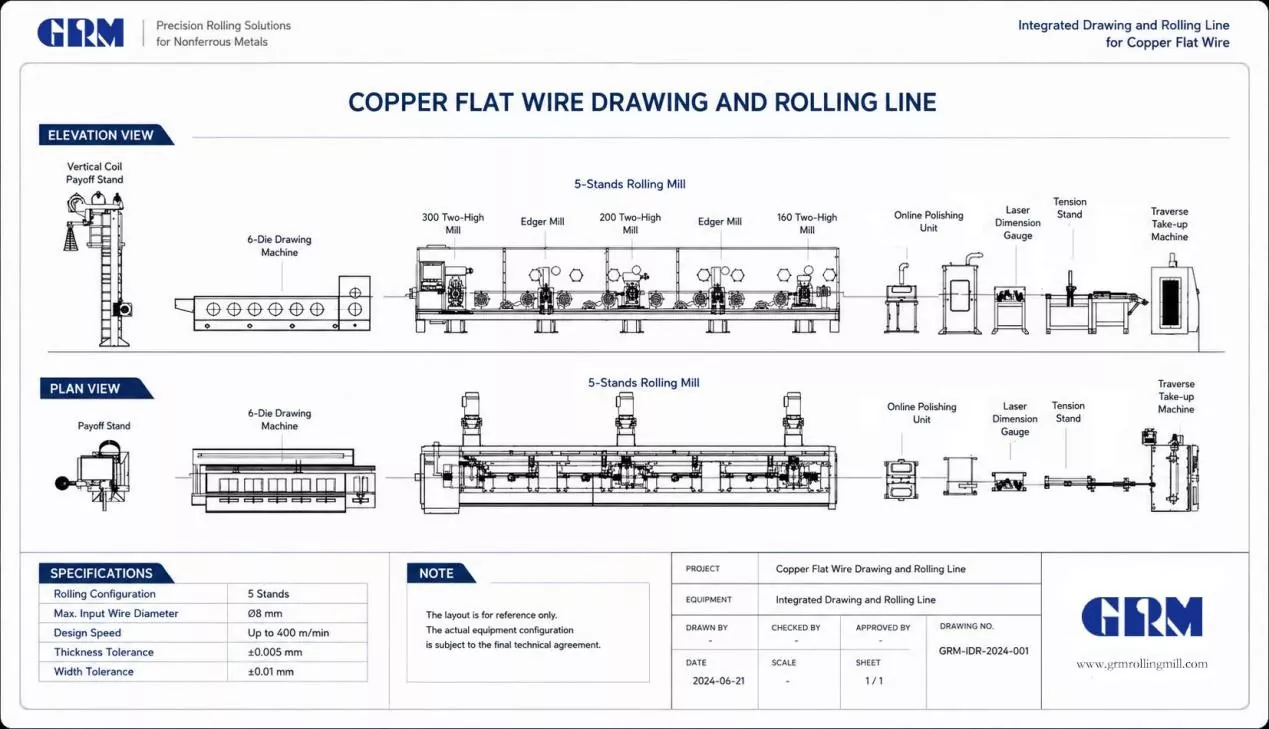

* Технологический процесс линии может быть адаптирован под размеры продукции заказчика

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типичные области применения

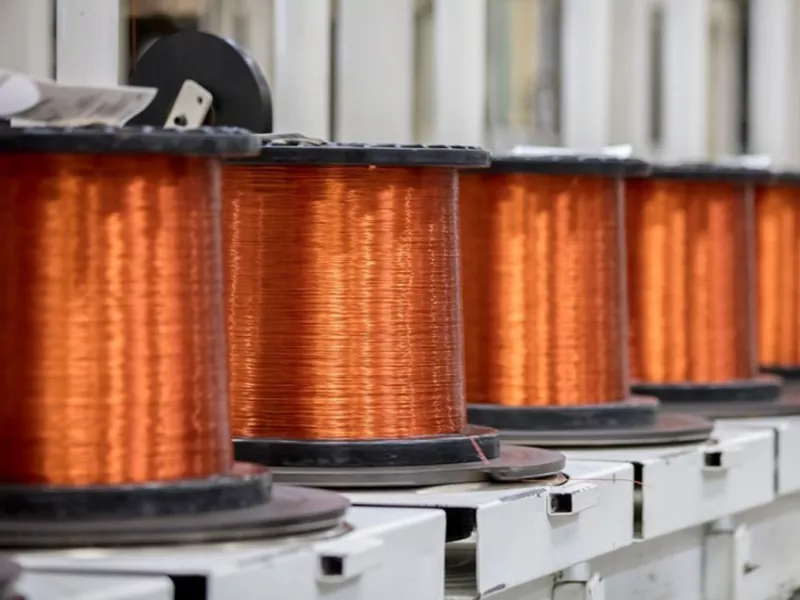

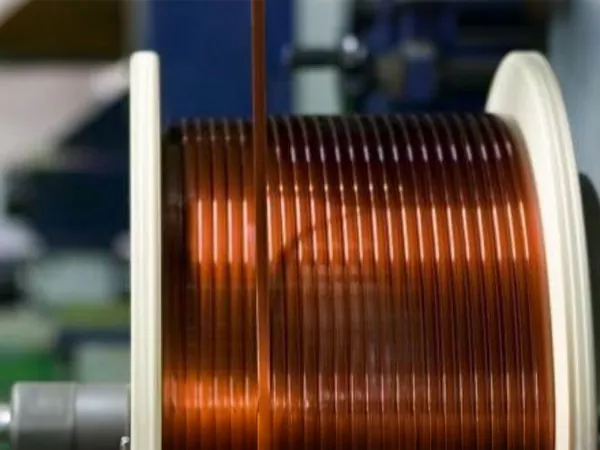

Эмалированный прямоугольный обмоточный провод

Непрерывно транспонированный проводник CTC

Проводник типа Hairpin для электродвигателей электромобилей

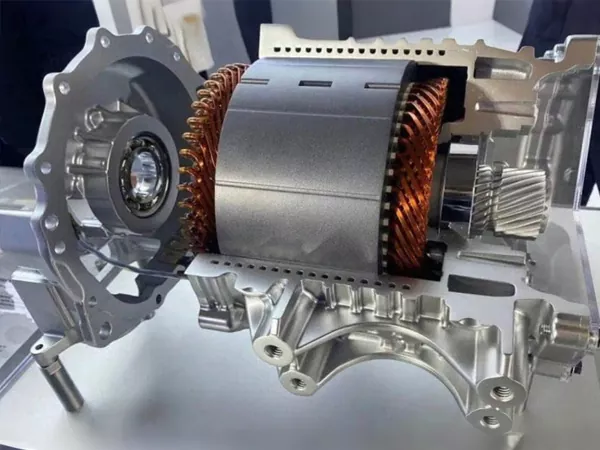

Производство проволоки прямоугольного сечения для электродвигателей электромобилей

Часто задаваемые вопросы

1. Можно ли на этой производственной линии изготавливать медную проволоку прямоугольного сечения для трансформаторов?

Да, линия предназначена для производства высокоточной медной проволоки прямоугольного сечения для трансформаторных проводников, обмоточных проводов и других электротехнических применений.

2. Можно ли настроить интегрированную линию волочения и прокатки для производства прецизионной медной проволоки прямоугольного сечения под индивидуальные требования?

Да, GRM предлагает индивидуальные решения для производственных линий, исходя из вашего исходного материала, размеров готовой проволоки и производственных требований.

3. Какую точность может обеспечить процесс прецизионной прокатки?

Система может достигать допуска по толщине до ±0,005 мм и по ширине до ±0,01 мм для производства прецизионной медной проволоки прямоугольного сечения.

4. Почему стоит выбрать интегрированную линию волочения и прокатки вместо отдельных станков?

Интегрированная линия производства медной проволоки прямоугольного сечения повышает эффективность, сокращает перемещение материалов и обеспечивает более стабильное качество продукции.

Ищете индивидуальное решение для производства медной проволоки прямоугольного сечения?

GRM предлагает комплексные инженерные решения на основе ваших требований к материалу, размерам готовой проволоки и требованиям конечного применения.

Свяжитесь с нашей инженерной командой для технической консультации и разработки индивидуальной производственной линии.
